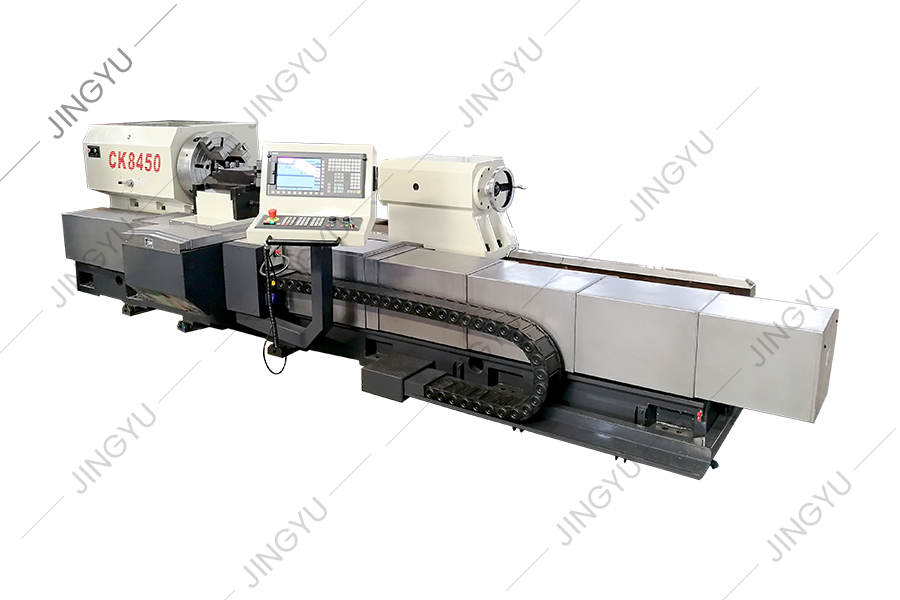

CK8450
1. إن سرير المخرطة الدوارة CK8450 CNC يعتمد هيكل سكة توجيه شامل 4 1 (خمسة قضبان توجيه)، أي، أربعة قضبان توجيه مستطيلة مرتبة أفقيًا على السرير لتوفير حركة وموضع السرج وغراب الذيل على التوالي، وعلى السطح العمودي للجانب الأمامي من السرير يتم توفير سكة توجيه مساعدة كدعم إضافي لسرج السرير. وهذا يضمن أن سرج السرير وحامل الأدوات يتمتعان بصلابة أفضل ويمكنهما تحمل عزم دوران أكبر للقطع.
2. مزايا قضبان التوجيه الخمسة: يمكنها ضمان دعم جامد أفضل أثناء عملية القطع، وتحسين عمر الخدمة، وتحسين الكفاءة.
3. تعتمد سكة التوجيه الأساسية للسرير التبريد الشامل بالموجات فوق الصوتية، ويتم لصق سطح التزاوج بأحزمة ناعمة لسكة التوجيه المستوردة لضمان حركة التآكل الجزئي لكل مكون تغذية والحفاظ على الدقة العالية والاستقرار لفترة طويلة. تم تصميم اختلاف معين في الارتفاع بين سكة توجيه السرج وسكة توجيه غراب الذيل لضمان عدم غزو الرقائق والمبرد لسكة توجيه السرج. تعتمد اللوحة المنزلقة سكة توجيه مستطيلة، والتي تضمن بشكل فعال صلابة القطع وعمر الخدمة.
4. مزايا القضبان العالية والمنخفضة: يمكنها منع القطع والمبرد من التطفل على سكة توجيه حامل الأداة، وحماية سكة توجيه حامل الأداة، وضمان دقة وعمر خدمة سكة التوجيه.
5. يعتمد غراب الذيل مخططًا هيكليًا لتعديل تلسكوبي محوري مستقل لغطاء غراب الذيل. ثقب تفتق المغزل تيلستوك هو MT6 #. يعتمد جسم غراب الذيل هيكلًا متكاملاً، مما يزيل عيوب الدقة غير المستقرة، وضعف قدرة التحمل، وضعف الموثوقية الناجمة عن الهياكل المنقسمة العلوية والسفلية التقليدية.
6. تم تركيب زنبرك الفراشة في مغزل غراب الذيل، والذي يمكن أن يعوض آثار التشوه الحراري ويضمن التشوه المستقر أثناء عملية القطع.

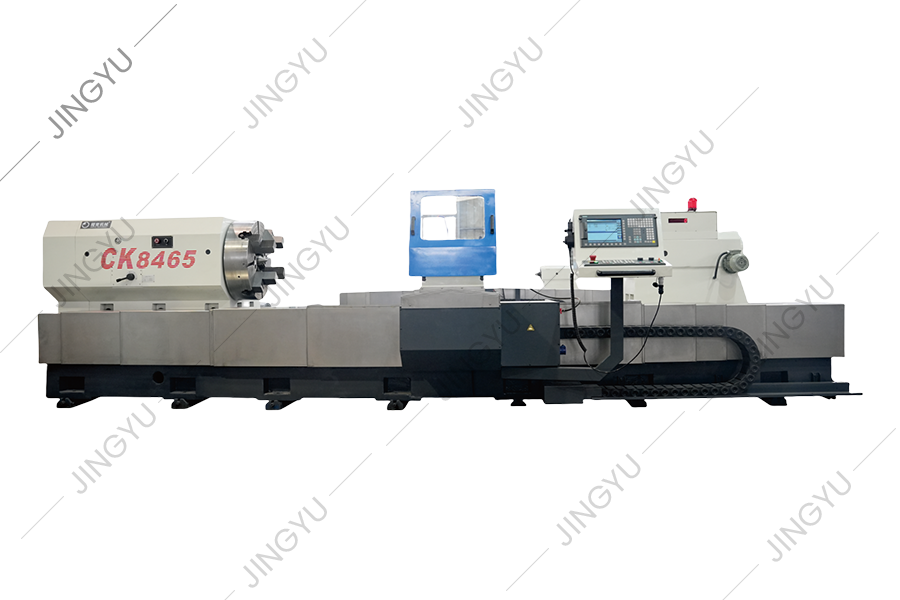

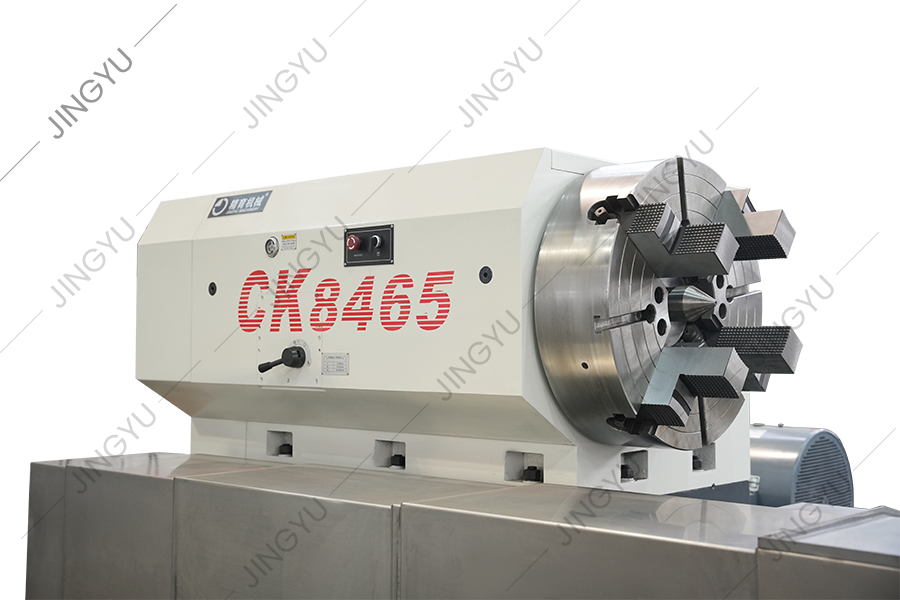

CK8465
1. إن سرير المخرطة الدوارة CK8465 CNC يعتمد هيكل سكة توجيه شامل 4 1، أي أنه تم ترتيب أربعة قضبان توجيه مستطيلة أفقيًا على السرير لتوفير حركة وموضع السرج وغراب الذيل على التوالي، ويتم ضبط سكة مساعدة على السطح الرأسي للجانب الأمامي من السرير. تعمل سكة التوجيه بمثابة دعم إضافي لسرج السرير. وهذا يضمن أن سرج السرير وحامل الأدوات يتمتعان بصلابة أفضل ويمكنهما تحمل عزم دوران أكبر للقطع.
2. يعتمد محور دوران المخرطة على شكل دعم من نقطتين، وتكوين محمل معقول، وتصميم ممتد. يتمتع المغزل بصلابة عالية وقدرة تحمل. يعتمد التصميم الأمثل لنظام النقل على التبريد والطحن عالي التردد لناقل الحركة الدقيق بـ 6 مستويات، بحيث يتميز صندوق المغزل بخصائص الضوضاء المنخفضة، ودقة النقل العالية، وعزم دوران الإخراج الكبير.
3. يعتمد ناقل الحركة المغزلي نظام تنظيم السرعة بدون خطوات لمحرك ذو سرعة متغيرة التردد لنقل التروس بثلاث سرعات، مما يتيح لعمود دوران أداة الآلة أن يكون لديه نطاق تنظيم سرعة ديناميكي واسع وعالي من 3 إلى 240 دورة في الدقيقة.
4. إن حامل أداة سرج السرير يعتمد الحل الشامل لحامل الأدوات من نوع AO. يمكن لحامل الأداة تحسين صلابة حامل الأداة وتقليل الاهتزاز أثناء تدوير أداة الآلة. من خلال تعديل موضع حامل الأداة، فإنه يمكن أن يتكيف مع معالجة اللف لنوع تمرير الأخدود العميق. إن حل حامل الأدوات هذا فعال للغاية في المخرطة الدوارة الخاصة بشركة HERKULES الألمانية. عند تدوير الدائرة الخارجية للأسطوانة ذات الصلابة العالية، يمكن أن يصل عمق القطع لمرة واحدة على جانب واحد إلى 10 مم.
يمكن لشركتنا أيضًا اختيار تكوين حاملات أدوات CNC وفقًا لمتطلبات العملاء.
5. التغذية الرأسية والأفقية لأداة الآلة تعتمد نظام نقل لمحرك سيرفو بمحرك سيرفو مخفض خاص ذو لولب كروي عالي الدقة لضمان نقل عزم الدوران العالي لنظام النقل، لا يوجد رد فعل عكسي للأمام والخلف، دقة نقل عالية، ولا تباطؤ .

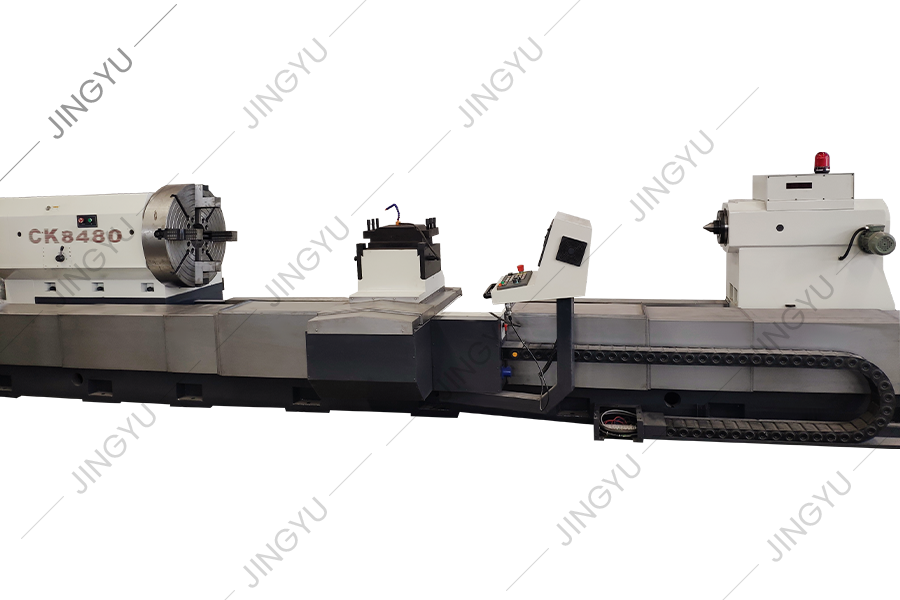

CK8480
1. يعتمد محور دوران المخرطة على شكل دعم من نقطتين، وتكوين محمل معقول وتصميم ممتد. يتمتع المغزل بصلابة عالية وقدرة تحمل. يعتمد التصميم الأمثل لنظام النقل على التبريد والطحن عالي التردد لناقل الحركة الدقيق بـ 6 مستويات، بحيث يتميز صندوق المغزل بخصائص الضوضاء المنخفضة، ودقة النقل العالية، وعزم دوران الإخراج الكبير.
يعتمد ناقل الحركة المغزلي نظام تنظيم السرعة بدون خطوات لمحرك نقل السرعة بدون خطوات، مما يمكّن عمود دوران أداة الماكينة من الحصول على نطاق تنظيم سرعة واسع وديناميكي للغاية يتراوح من 3 إلى 240 دورة في الدقيقة.
يعتمد ظرف المغزل على ظرف للخدمة الشاقة واتصال مستدق طويل. يمكن أن ينقل عزم دوران أكبر.
2. يعتمد غراب الذيل خطة هيكلية لتعديل تلسكوبي محوري مستقل لغطاء غراب الذيل. ثقب تفتق المغزل تيلستوك هو MT6 #. يعتمد جسم غراب الذيل هيكلًا متكاملاً، مما يزيل عيوب الدقة غير المستقرة، وضعف قدرة التحمل، وضعف الموثوقية الناجمة عن الهياكل المنقسمة العلوية والسفلية التقليدية.
تم تجهيز غراب الذيل بوظائف الكشف الرقمي وعرض التنبيه لقوة الدفع العلوية لتجنب التلف والتآكل المفرط لمحامل وأجزاء أدوات الماكينة الناتجة عن قوة الدفع غير المحدودة.
3. التغذية الرأسية والأفقية لأداة الآلة تعتمد نظام نقل لمحرك سيرفو بمحرك سيرفو مخفض خاص ذو لولب كروي عالي الدقة لضمان نقل عزم الدوران العالي لنظام النقل، لا يوجد رد فعل عكسي للأمام والخلف، دقة نقل عالية، ولا تباطؤ .
يعتمد الحديد المائل لسكة التوجيه آلية تعديل السقاطة لتسهيل الصيانة اللاحقة.

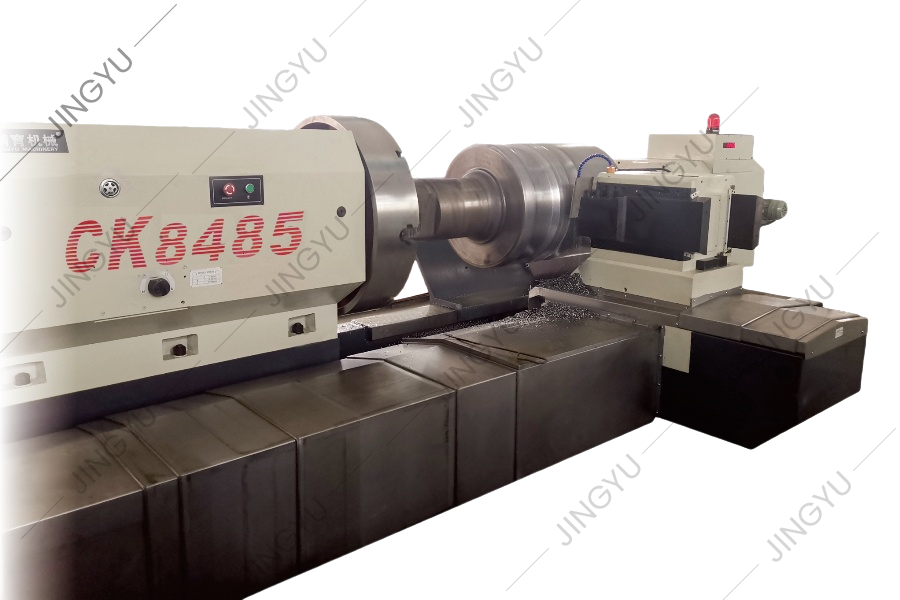

CK8485
1. إن سرير المخرطة الدوارة CK8485 CNC يعتمد هيكل سكة توجيه شامل 4 1، أي أنه تم ترتيب أربعة قضبان توجيه مستطيلة أفقيًا على السرير لتوفير حركة وموضع السرج وغراب الذيل على التوالي، ويتم ضبط سكة مساعدة على السطح الرأسي للجانب الأمامي من السرير. تعمل سكة التوجيه بمثابة دعم إضافي لسرج السرير. وهذا يضمن أن سرج السرير وحامل الأدوات يتمتعان بصلابة أفضل ويمكنهما تحمل عزم دوران أكبر للقطع.
تعتمد سكة التوجيه الأساسية للسرير التبريد الشامل بالموجات فوق الصوتية، ويتم لصق سطح التزاوج بأحزمة ناعمة لسكة التوجيه المستوردة لضمان حركة التآكل الجزئي لكل مكون تغذية والحفاظ على الدقة العالية والاستقرار لفترة طويلة. تم تصميم اختلاف معين في الارتفاع بين سكة توجيه السرج وسكة توجيه غراب الذيل لضمان عدم غزو الرقائق والمبرد لسكة توجيه السرج.
2. يعتمد محور دوران المخرطة على شكل دعم من نقطتين، وتكوين محمل معقول، وتصميم ممتد. يتمتع المغزل بصلابة عالية وقدرة تحمل. يعتمد التصميم الأمثل لنظام النقل على التبريد والطحن عالي التردد لناقل الحركة الدقيق بـ 6 مستويات، بحيث يتميز صندوق المغزل بخصائص الضوضاء المنخفضة، ودقة النقل العالية، وعزم دوران الإخراج الكبير.
3. يعتمد ناقل الحركة المغزلي نظام تنظيم السرعة بدون خطوات لقيادة المحرك المنظم لسرعة نقل التروس، مما يتيح لعمود دوران أداة الآلة أن يكون لديه نطاق تنظيم سرعة ديناميكي واسع وعالي من 3 إلى 240 دورة في الدقيقة. من أجل متطلبات القطع لإزالة الأضلاع وإصلاحها وحجم القطع الكبير لأسطوانة البليت، يمكن استخدام ترس منخفض لضمان عزم الدوران الثابت للمحرك الرئيسي وأفضل كفاءة قطع. تهدف إلى خصائص القطع عالية السرعة المطلوبة للفات النهائية. يمكن استخدام الإعدادات المتطورة للحفاظ على عزم الدوران الثابت للمحرك الرئيسي وضمان كفاءة القطع.
4. إن حامل أداة سرج السرير يعتمد الحل الشامل لحامل الأدوات من نوع AO. يمكن لحامل الأداة تحسين صلابة حامل الأداة وتقليل الاهتزاز أثناء تدوير أداة الآلة. من خلال تعديل موضع لوحة حامل الأداة، يمكنها التكيف مع معالجة اللفة للأخاديد العميقة. تؤدي الصلابة غير الكافية لحامل الأداة الناتجة عن تقليل امتداد حامل الأداة إلى رنين حامل الأداة ويؤثر على أداء القطع. يعد حل حامل الأدوات هذا فعالاً للغاية في مخرطة اللف الخاصة بشركة HERKULES الألمانية.
