مخرطة اللف CNC من سلسلة CK84 تعتمد نظام Siemens 828D CNC ويتم تشغيلها بواسطة محرك مؤازر. عند تصميم هذه الآلة، قمنا بتحليل مؤشرات الأداء الفني والهيكل الميكانيكي الجديد لمخارط اللف من الشركات الإيطالية والألمانية واستوعبنا أيضًا تجربة الأدوات الآلية المماثلة من الشركات المحلية المعروفة. إنها مناسبة لقطع الفولاذ المصبوب، والفولاذ المطروق، وسبائك الفولاذ، والحديد الزهر المبرد، والحديد المرن، وحلقات الأسطوانة من كربيد التنغستن، وغيرها من المواد، مما يحقق تأثير استخدام آلات الخراطة بدلاً من الطحن، وخفض التكاليف، وتحسين الكفاءة.
إقتبس
سابقة: لا توجد مقالة سابقةالتالي:مخرطة لفة مطحنة CNC الدقيقة
  • معامل
  • المعايير الفنية
  • اتصل بنا

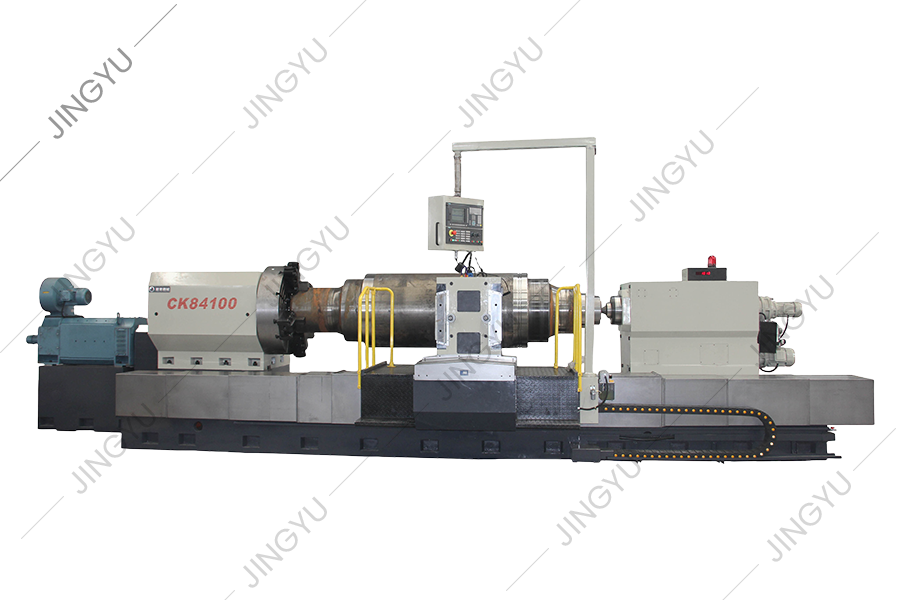

  • CK84100
    1. إن سرير المخرطة الدوارة CK84100 CNC يعتمد هيكل سكة توجيه شامل 4 1، أي أنه تم ترتيب أربعة قضبان توجيه مستطيلة أفقيًا على السرير لتوفير حركة وموضع السرج وغراب الذيل على التوالي، ويتم ضبط سكة مساعدة على السطح الرأسي للجانب الأمامي من السرير. تعمل سكة التوجيه بمثابة دعم إضافي لسرج السرير. وهذا يضمن أن سرج السرير وحامل الأدوات يتمتعان بصلابة أفضل ويمكنهما تحمل عزم دوران أكبر للقطع.
    2. تعتمد سكة التوجيه الأساسية للسرير التبريد الشامل بالموجات فوق الصوتية، ويتم لصق السطح المطابق بأحزمة ناعمة لسكة التوجيه المستوردة لضمان حركة التآكل الجزئي لكل مكون تغذية والحفاظ على الدقة العالية والاستقرار لفترة طويلة. تم تصميم اختلاف معين في الارتفاع بين سكة توجيه السرج وسكة توجيه غراب الذيل لضمان عدم غزو الرقائق والمبرد لسكة توجيه السرج.

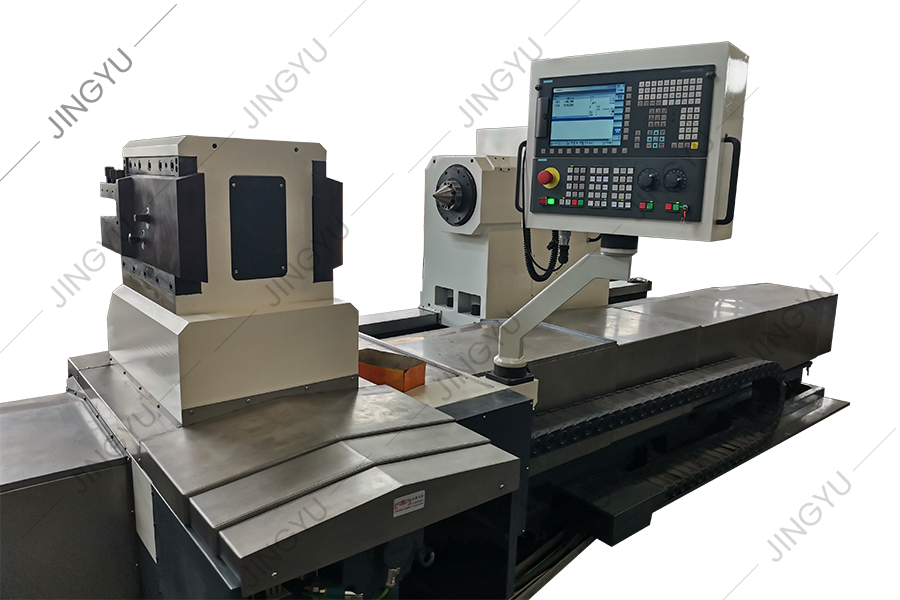

    3. إن حامل أداة سرج السرير يعتمد الحل الشامل لحامل الأدوات من نوع AO. يمكن لحامل الأداة تحسين صلابة حامل الأداة وتقليل الاهتزاز أثناء تدوير أداة الآلة. من خلال تعديل موضع لوحة حامل الأداة، يمكنها التكيف مع معالجة اللفة للأخاديد العميقة. تؤدي الصلابة غير الكافية لحامل الأداة الناتجة عن تقليل امتداد حامل الأداة إلى رنين حامل الأداة ويؤثر على أداء القطع.
    يمكن لشركتنا أيضًا اختيار تكوين حاملات أدوات CNC وفقًا لمتطلبات العملاء (موصى بها لمستخدمي الفولاذ الزاوي).

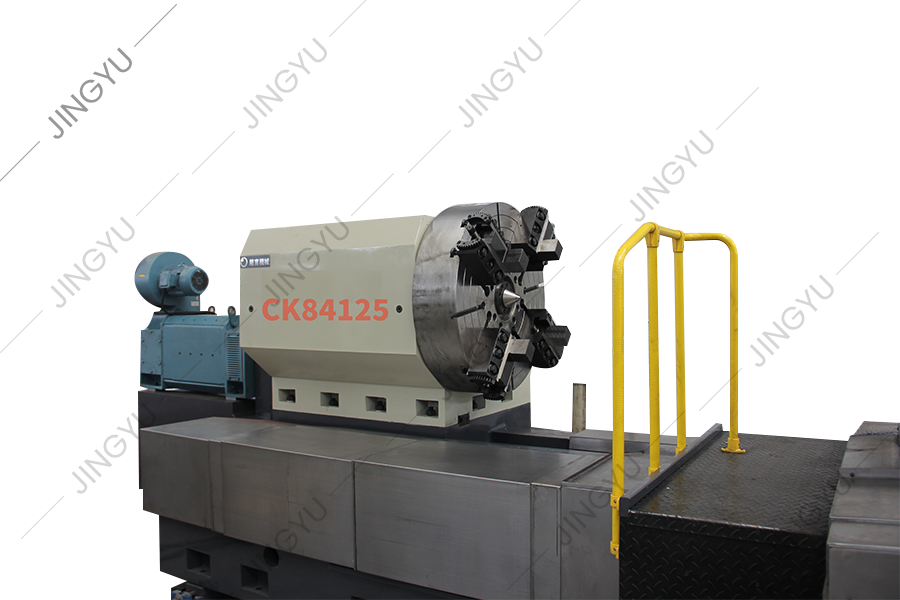

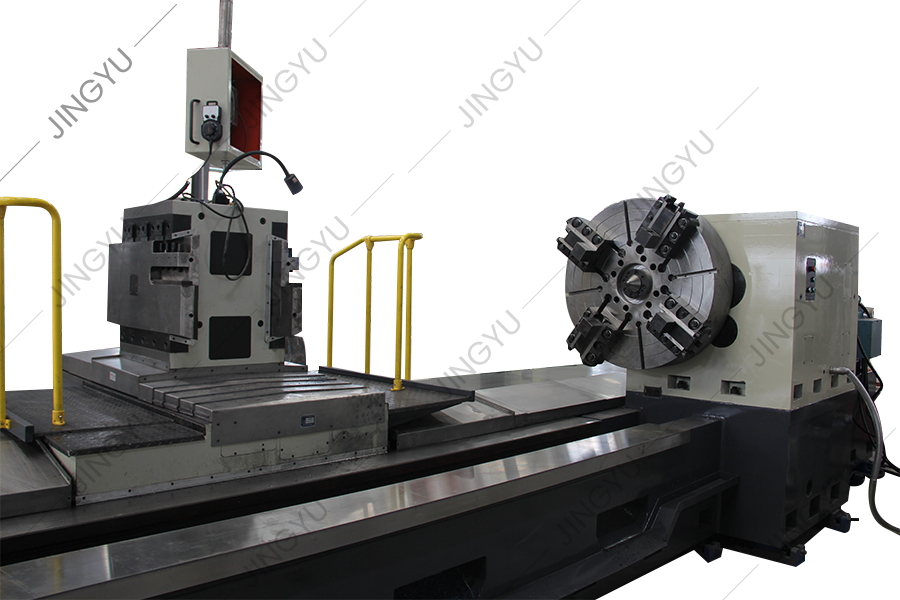

    CK84125

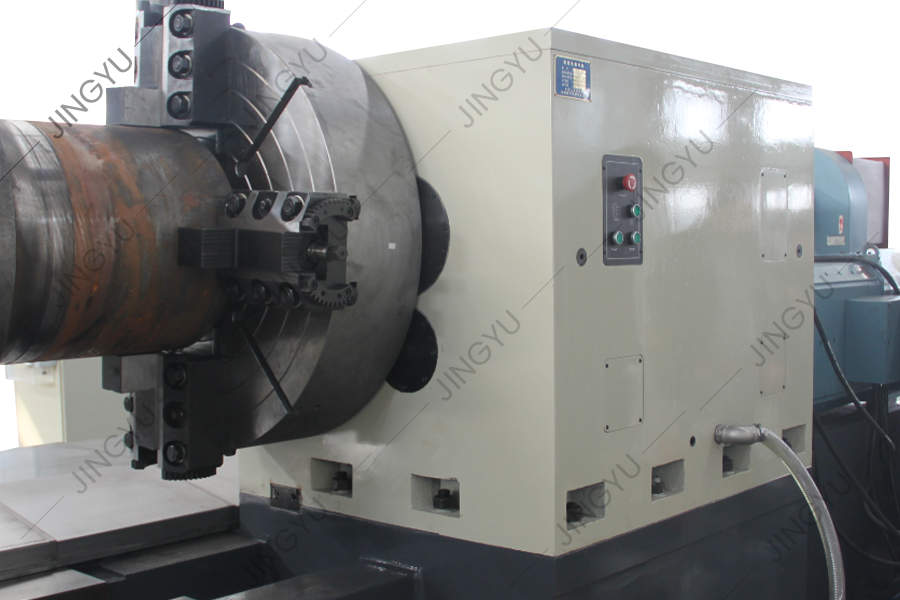

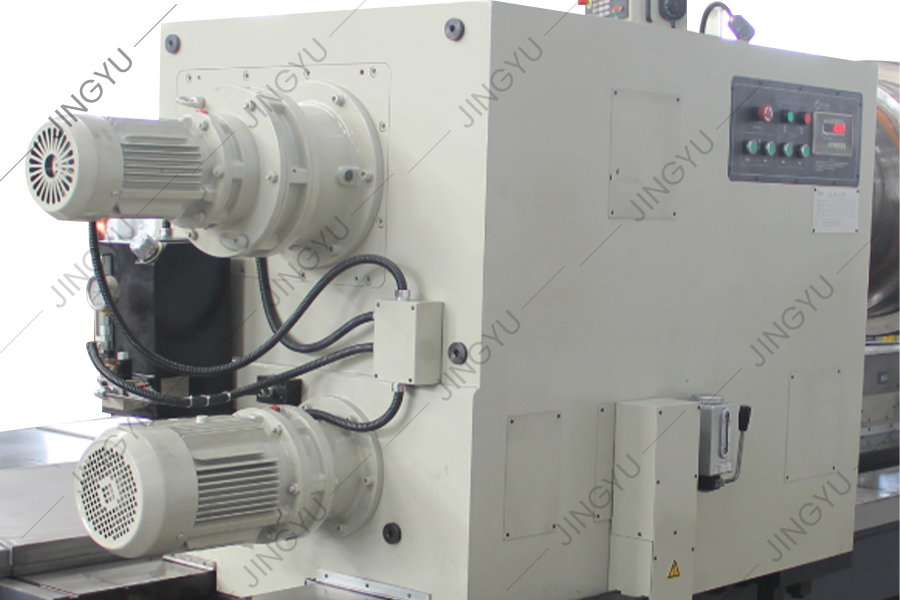

    1. يعتمد صندوق مغزل المخرطة على هيكل صندوق مزدوج الجدار معزز؛ يعتمد المغزل على شكل دعم من نقطتين، وتكوين محمل معقول، وتصميم ممتد، والمغزل لديه صلابة عالية وقدرة تحمل. يعتمد التصميم الأمثل لنظام النقل على التبريد والطحن عالي التردد لناقل الحركة الدقيق بـ 6 مستويات، بحيث يتميز صندوق المغزل بخصائص الضوضاء المنخفضة، ودقة النقل العالية، وعزم دوران الإخراج الكبير.
    يعتمد ناقل الحركة المغزلي نظام تنظيم السرعة بدون خطوات لمحرك تنظيم السرعة الهيدروليكي الأوتوماتيكي ذو السرعتين DC، والذي يمكّن مغزل أداة الماكينة من الحصول على نطاق تنظيم سرعة واسع وديناميكي للغاية يتراوح من 1 إلى 200 دورة في الدقيقة.
    تم تصميم محطة زر على الجزء الخلفي من صندوق المغزل، والتي يمكنها التحكم في العمليات مثل الدوران الأمامي والخلفي للمغزل والتوقف في حالات الطوارئ.
    2. يستخدم غراب الذيل تعديلًا تلسكوبيًا محوريًا دوارًا مستقلاً لجلبة غراب الذيل. ثقب تفتق المغزل تيلستوك هو 100-1:5. يعتمد جسم غراب الذيل هيكلًا متكاملاً، مما يزيل عيوب الدقة غير المستقرة، وضعف قدرة التحمل، وضعف الموثوقية الناجمة عن الهياكل المنقسمة العلوية والسفلية التقليدية.
    تم تجهيز غراب الذيل لأداة الآلة بمستشعر ضغط عالي الأداء، والذي يستخدم لضبط وقياس وتغذية مرتدة لقوة تثبيت غراب الذيل عندما تقوم المخرطة بتثبيت قطعة العمل. من خلال ضبط وضبط جهاز التحكم في استشعار ضغط التشغيل، يمكن التحكم تلقائيًا في قوة الشد لطرف غراب الذيل على قطعة العمل وعرضها. يتم تحقيق فك وربط غلاف غراب الذيل تلقائيًا من خلال نظام التحكم الهيدروليكي.
    3. تم تصميم آلية تعويض التشوه الحراري لقطعة العمل في غلاف غراب الذيل. أثناء تشغيل الآلة، يتم امتصاص التغير في الطول المحوري لقطعة العمل وتعويضه بواسطة زنبرك القرص الموجود في الكم.

  • CK84100

    رقم سري غرض وحدة

    CK84100

    1

    		الحد الأقصى لقطر اللفة

    مم

    Φ1000

    2

    		الحد الأقصى لطول اللفة

    مم

    4000

    3

    		المركز العالي

    مم

    635

    4

    		شكل السكك الحديدية دليل أداة الآلة

    		إجمالي 4 1 سكة توجيه

    5

    		عرض السكك الحديدية دليل أداة الآلة

    مم

    1320

    6

    		الحد الأقصى لوزن قطعة العمل

    ت

    20 ت

    7

    		ثقب تفتق المغزل Tailsرock

    80  1:5

    8

    		قطر الأكمام Tailstock

    مم

    280

    9

    		كم تيلستوك
    يسافر

    مم

    250

    10

    		سرعة المغزل

    دورة في الدقيقة

    2~65
    34~200

    11

    		قوة المحرك الرئيسي

    كيلووات

    		67كيلووات/محرك المغزل المؤازر



    CK84

    رقم سري غرض

    وحدة

    CK84160

    CK84140

    CK84125

    1

    		الحد الأقصى لقطر اللفة

    مم

    Φ1600

    Φ1400

    Φ1250

    2

    		الحد الأقصى لطول اللفة

    مم

    5500 /7000

    5000 /7000

    4000 /5500

    3

    		شكل السكك الحديدية دليل أداة الآلة

    		إجمالي 4 1 سكة توجيه

    4

    		عرض السكك الحديدية دليل أداة الآلة

    2050

    1860

    1620

    5

    		الحد الأقصى لوزن قطعة العمل

    t

    40

    32

    25

    6

    		وضع تغيير سرعة صندوق المغزل

    		معدات التحكم الهيدروليكية معدات التحكم الهيدروليكية

    7

    		قوة المحرك الرئيسي

    kw

    110 (تيار مستمر)

    90 (تيار مستمر)

    67 (تيار مستمر)

    8

    		ثقب تفتق المغزل Tailstock

    100-1:5

    100-1:5

    100-1:5

    9

    		قطر الأكمام Tailstock

    مم

    320

    320

    280

    10

    		برغي المحور X

    8016

    8016

    8016

    11

    		برغي المحور Z

    8016

    8016

    8016

    12

    		وزن الآلة

    كجم

    62000

    46000

    40000
